InconelX-750
合金主要是以γ′[Ni3(Al、Ti、Nb)]相進行時效強化的鎳基高溫合金，在980℃以下具有良好的耐腐蝕和抗氧化性能，800℃以下具有較高的強度，540℃以下具有較好的耐松弛性能，同時還具有良好的成形性能和焊接性能。該合金主要用于制造航空發(fā)動機在800℃以下工作并要求強度較高的耐腐蝕的環(huán)形件、結(jié)構(gòu)件和螺栓等零件、在540℃以下工作的具有中等或較低應(yīng)力并要求耐松弛的平面彈簧和螺旋彈簧。還可用于制造氣輪機渦輪葉片等零件?？晒?yīng)的品種有板材、帶材、棒材、鍛件、環(huán)形件、絲材和管材。

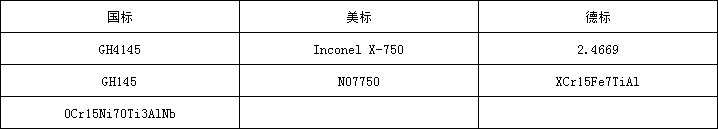

對應(yīng)牌號

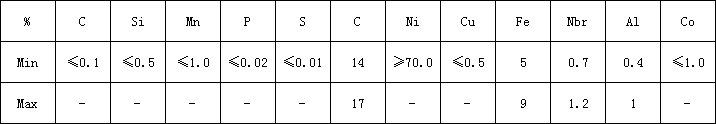

化學(xué)成分

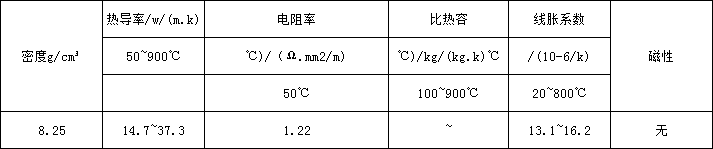

物理性能
InconelX-750 熱處理制度 板、帶、管材供應(yīng)狀態(tài)的固溶熱處理制度980℃±15℃，空冷。材料及零件的中間熱處理制度，可分別選擇下列工藝進行熱處理。
退火：955～1010℃，水冷。
焊接件焊接前退火：980℃，1h。
焊接件消除應(yīng)力退火：900℃,保濕2h。
消除應(yīng)力退火：885℃±15℃，24h,空冷。
InconelX-750 品種規(guī)格與供應(yīng)狀態(tài) 可以供應(yīng)各種規(guī)格的棒材、鍛件、環(huán)形件、熱軋板、冷軋板、帶材、管材和絲材。
板材和帶材一般于熱軋或冷軋、退火或固溶、酸洗拋光后供應(yīng)。
棒材、鍛件和環(huán)形件可于鍛態(tài)或熱軋狀態(tài)供應(yīng)；也可于鍛后固溶處理供應(yīng)；棒材可于固溶后磨光或車光供應(yīng)，當(dāng)訂單有要求時，可于冷拉狀態(tài)就位。
管材于固溶處理并清除氧化皮后供應(yīng)。
絲材可于固溶狀態(tài)供應(yīng)；對于標(biāo)稱直徑或厚度在6.35mm以下的絲材，可固溶后并以50%～65%的冷拉變形供應(yīng)；標(biāo)稱直徑或邊長大于6.35mm的絲材，固溶處理后以不小于30%的冷拉變形供應(yīng)。對于標(biāo)稱直徑或邊長不大于0.65mm的絲材，根據(jù)要求固溶處理后以不小于15%的冷拉變形供應(yīng)。
InconelX-750 熔煉與鑄造工藝 合金采用電弧爐加真空自耗重熔、真空感應(yīng)加電渣、電渣加真空自耗重熔或真空感應(yīng)加真空自耗重熔。
InconelX-750 應(yīng)用概況與特殊要求 該合金主要用于制造航空發(fā)動機工作溫度在540℃以下的耐腐蝕的平面波形彈簧、周向螺旋彈簧、螺旋壓簧、彈簧卡圈和密封圈等零件。
膨脹系數(shù)
| θ/℃ | 20～200 | 20～300 | 20～400 | 20～500 | 20～600 | 20～700 | 20～800 |
α/10-6℃-1 | 13.1 | 13.5 | 14.1 | 14.4 | 15.0 | 15.6 | 16.2 |
密度：ρ=8.25g/cm3[7]。
電性能：50℃時的電阻率ρ=1.22×10-6Ω.m[6]。
力學(xué)性能
| 品種 | 規(guī)格δ/mm | 熱處理制度 | σb/MPa | σP0.2/MPa | δ4D/% | φ/% | HRC |
帶材 | 交貨狀態(tài) | ≤930 | - | ≥18 | - | - | |
交貨狀態(tài)＋730℃±10℃，8h，爐冷55℃/h或空冷到620℃±10℃，8h，空冷，總時效時間不小于18h | ≥1105 | - | ≥12 | - | ≥30 | ||
板材 | ≤0.60 | 交貨狀態(tài) | ≤930 | ≤515 | ≥30 | - | - |
>0.60 | ≤930 | ≤515 | ≥35 | - | - | ||
板材 | 交貨狀態(tài)＋730℃±10℃，8h，爐冷55℃/h或空冷到620℃±10℃，8h，空冷，總時效時間不小于18h | ≥1170 | ≥795 | ≥18 | - | ≥32 | |
管材 | 交貨狀態(tài) | ≤965 | ≤550 | ≥35 | - | - | |
交貨狀態(tài)＋730℃±10℃，8h，爐冷55℃/h或空冷到620℃±10℃，8h，空冷，總時效時間不小于18h | ≥1170 | ≥790 | ≥15 | - | - |
注：交貨狀態(tài)為固溶980℃±15℃，保溫適當(dāng)時間，空冷或快冷，去除氧化皮。
InconelX-750棒材、鍛材和環(huán)形件標(biāo)準(zhǔn)規(guī)定的持久性能
| θ/℃ | σ/MPa | t/h | δ4D/% |
730℃±3℃ | 362 | ≥23 | ≥5 |
四、Inconel X-750 組織結(jié)構(gòu)
1 Inconel X-750相變溫度 γ′相開始析出溫度約為600℃，析出峰約為800℃，900℃開始回溶，到970℃時幾乎全部溶解。
2 Inconel X-750時間-溫度-組織轉(zhuǎn)變曲線
3 Inconel X-750合金組織結(jié)構(gòu) 合金經(jīng)標(biāo)準(zhǔn)熱處理后，其組織由γ基體、Ti(C、N)、Nb(C、N)、M23C6碳化物和γ′[Ni3(Al、Ti、Nb)]相組成，γ′含量大約為14.5%，是合金的主要強化相。
五、 InconelX-750工藝性能與要求
1 InconelX-750成形性能 合金的鍛造溫度在1220～950℃之間均易成形。鋼錠開坯鍛造，其加熱溫度可在1200℃，為了使鍛件或棒材獲得良好的組織和性能，隨后的鍛造加熱溫度應(yīng)在相應(yīng)較低的溫度下進行。末鍛溫度應(yīng)不低于950℃。該合金在劇烈成形工序后應(yīng)進行固溶處理。
2 InconelX-750焊接性能 合金具有較好的焊接性能，可進行各種焊接，但對大截面的零件較難進行熔焊，而對小截面零件和薄板焊接性能較好。焊接必須在退火或固溶處理后進行，焊后應(yīng)進行消除應(yīng)力處理，采用980℃，保濕0.5h或900℃保濕2h。焊接組合件隨后進行時效處理，可獲得近似完全熱處理狀態(tài)的強度。
3 InconelX-750零件熱處理工藝 零件的熱處理應(yīng)在無硫的中性或還原性氣氛中進行，以免發(fā)生硫化。零件應(yīng)避免在870～650℃之間進行“熱-冷”處理，對于大截面的零件，為了防止裂紋，固溶處理后應(yīng)在空氣中冷卻。
<
<
<
<
客服1
