Inconel 600

Inconel600是早期發(fā)展的鎳-鉻-鐵基固溶強化合金，具有良好的耐高溫腐蝕和抗氧化性能、優(yōu)良的冷熱加工和焊接工藝性能，在700℃以下具有滿意的熱強性和高的塑性。合金可以通過冷加工得到強化，也可以用電阻焊、溶焊或釬焊連接，可供應(yīng)冷軋薄板、熱軋厚板、帶材、絲材、棒材、圓餅、環(huán)坯、環(huán)形鍛件等，適宜制作在1100℃以下承受低載荷的抗氧化零件。

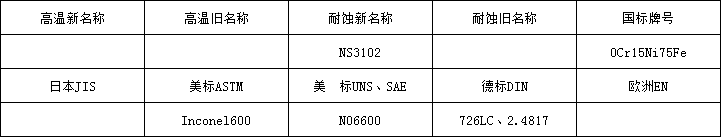

對應(yīng)牌號

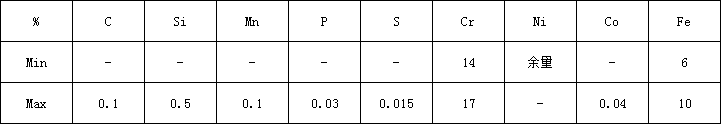

化學(xué)成分

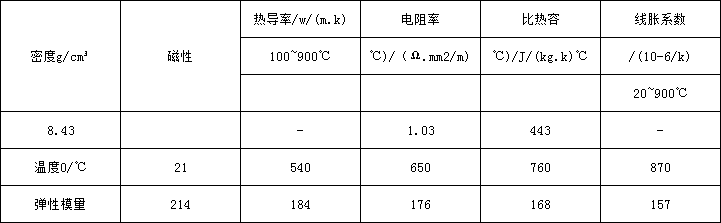

物理性能

注：1 航天用材料標準BZ-44-9003B-0規(guī)定ω(C)≤0.10%,ω(P)≤0.020%,ω(Nb)≤1.00%。

2 撫高新1995-13標準規(guī)定ω(P)≤0.025%,ω(Nb)≤1.00%。
1.5 熱處理制度 板材：1010～1050℃，3～5min/mm，空冷；帶材：1010℃±10℃，空冷；絲材：1065℃±10℃，空冷。棒材、環(huán)形件檢驗試驗經(jīng)1010℃±10℃，空冷固溶處理。
1.6 品種規(guī)格與供應(yīng)狀態(tài) 可供應(yīng)各種規(guī)格的板材、棒材、鍛件、帶材、絲材、圓餅、環(huán)坯、環(huán)形鍛件。棒材以鍛軋狀態(tài)、表面磨光或車光供應(yīng)；圓餅和環(huán)坯以鍛態(tài)供應(yīng)；環(huán)件以固溶狀態(tài)供應(yīng)；板材經(jīng)固溶、堿酸洗、矯直和切邊后供應(yīng)；帶材經(jīng)冷軋、固溶、去氧化皮交貨；絲材以固溶酸洗盤狀或直條狀、固溶直條細磨光狀態(tài)交貨。
1.7 熔煉與鑄造工藝 合金采用下列工藝之一進行熔煉：(1)非真空感應(yīng)熔煉加電渣重熔；(2)電弧爐熔煉加電渣重熔；(3)真空熔煉。
1.8 應(yīng)用概況與特殊要求 該合金在國外有成熟的使用經(jīng)驗，在國內(nèi)已制成航天發(fā)動機零部件，通過試飛試驗，在航空上也開始使用。

熱性能

熔化溫度范圍 1370～1430℃。
熱導(dǎo)率

線膨脹系數(shù)

磁性能

該合金無磁性。
化學(xué)性能

力學(xué)性能
技術(shù)標準規(guī)定的性能

① 供應(yīng)狀態(tài)板材應(yīng)進行室溫彎曲試驗，芯棒直徑等于產(chǎn)品厚度乘以表3-2的彎曲系數(shù)，彎曲軸線應(yīng)平行于軋制方向，彎曲180°以后，在放大20倍下檢查，不得有裂紋存在。
表3-2

四、Inconel600組織結(jié)構(gòu)
4.1 Inconel600相變溫度
4.2 Inconel600時間-溫度-組織轉(zhuǎn)變曲線
4.3 Inconel600合金組織結(jié)構(gòu) 合金在1120℃處理2h后，僅有TiN氮化物和Cr7C3型碳化物，在870℃經(jīng)1500h長期時效后，組織中仍然是Cr7C3和TiN，說明合金的組織是穩(wěn)定的。
五、Inconel600工藝性能與要求
5.1 Inconel600成形性能 合金具有良好的熱加工性能，鋼錠鍛造加熱溫度為1110～1140℃；末鍛溫度不小于950℃，板坯軋制加熱溫度為1130～1170℃，精軋加熱溫度為1090～1130℃。成品固溶處理溫度為1010～1050℃。
5.2 Inconel600焊接性能 合金焊接性能良好，可用電弧焊、氬弧焊、電阻焊和釬焊等各種方法連接，大型或復(fù)雜的焊接結(jié)構(gòu)件在熔焊后應(yīng)在870℃退火1h，以消除焊接應(yīng)力。
5.3 Inconel600零件熱處理工藝 零件的熱處理工藝應(yīng)按相應(yīng)的材料標準的熱處理制度進行。薄板和帶材零件的退火處理應(yīng)在保護氣氛中進行。
