4J50
鐵鎳定膨脹合金是通過調(diào)整鎳含量而獲得在給定溫度范圍內(nèi)能與膨脹系數(shù)不同的軟玻璃和陶瓷匹配的一系列定膨脹合金.該合金很容易進(jìn)行冷、熱加工。熱加工溫度不宜過高,加熱時(shí)間不宜過長(zhǎng),應(yīng)避免在含硫的氣氛中加熱。當(dāng)帶材冷應(yīng)變率大于75%時(shí),退火后會(huì)引起塑性各向異性。冷應(yīng)變率在10%~15%,加熱到950~1050℃時(shí)(在釬焊過程中不可避免)晶粒顯著長(zhǎng)大,致使合金塑性降低,對(duì)于薄的截面還可能喪失金屬的真空氣密性。因此成品的終應(yīng)變率應(yīng)控制在60%左右。

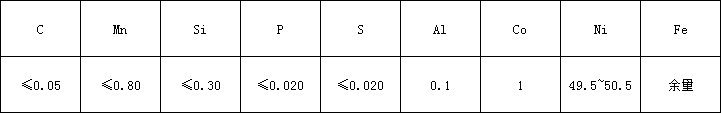

化學(xué)成分
物理性能

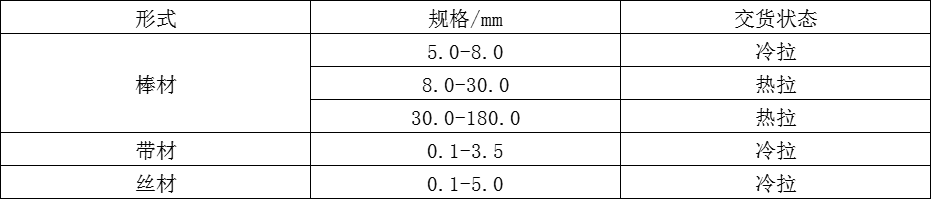

供貨形式
焊接性能:
該合金具有良好的焊接性能,可釬焊和點(diǎn)焊。該合金與軟玻璃等材料封接前應(yīng)進(jìn)行預(yù)氧化處理。
熱處理工藝:
消除應(yīng)力退火、中間退火及預(yù)氧化處理。
消除零件在機(jī)械加工后的殘存應(yīng)力要進(jìn)行消除應(yīng)力退火:430~540℃,保溫1~2h,爐冷或空冷。
為消除合金在冷軋、冷拔、冷沖壓過程中引起的加工硬化現(xiàn)象,以利于繼續(xù)加工。工件需在真空或保護(hù)氣氛中,加熱到700~800℃,保溫30~60min,然后爐冷、空冷或水淬。
該組合金作封接材料使用時(shí),在封接前應(yīng)進(jìn)行預(yù)氧化處理。使合金表面生成一層厚度均勻、致密的氧化膜。零件在1100℃下,在飽和濕氫中,加熱30min,然后在大約800℃的空氣中氧化5~10min。零件的增重在0.1~0.3mg/cm2為適宜。
表面處理工藝:
在熱處理、焊接或玻封之前,必須清除金屬表面污物、油脂。氧化層嚴(yán)重時(shí)可采用噴砂或先在熔融堿液中浸泡,然后再酸洗。輕微氧化皮可用25%鹽酸溶液在70℃下酸洗。
切削加工與磨削性能:
該合金切削加工特性和奧氏體不銹鋼相似。加工時(shí)采用高速鋼或硬質(zhì)合金刀具,低速切削加工,切削時(shí)可使用冷卻劑。磨削性能良好。
應(yīng)用領(lǐng)域:
該合金是電真空工業(yè)中廣泛使用的封接結(jié)構(gòu)材料。
